ZOY－4系列氧化鋯氧量分析儀是一種實用的自動化分析儀表。

能與各種電動單元儀表,常規顯示記錄儀表及DCS集散控制系統配合作用，可對鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含量進行快速、正確的在線檢測分析。以實現低氧燃燒控制，達到節能目的，減少環境污染。

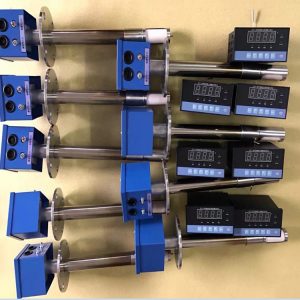

ZOY－系列氧化鋯氧量分析儀有ZOY型氧化鋯探頭（一次儀表）和ZO氧量變送器（二次儀表）二部分組成。

二、工作原理

１、氧化鋯鋯管是一種金屬氧化物，在高溫下形成固態電解質具有傳導氧離子的特性。被測氣體

（煙氣）通過探頭過濾器，進入氧化鋯鋯管的內側，參比氣體（空氣）通過自然對流進入探頭氧化鋯

鋯管的外側。當鋯管內外側氧濃度不同時，在氧化鋯鋯管內外兩側間會產生氧濃差電動勢。（見圖一）

這種氧濃差電動勢可用奈斯特（Nerast）公式表示如下：

式中：EZ—氣濃差電動勢，單位mV

R—理想氣體常數，8.314焦耳/度·克分子

T—工作溫度K，273.16+T℃

n—參加反應的電子數，為４

F—法拉弟常數，96500庫侖

PA—參比氣體（空氣）嘗試取20.6%

PO—被測氣體（煙氣）濃度，單位%

在參比氣體氣體確定下，氧化鋯探頭輸出的氣深度差電動勢Ez僅于探頭工作溫度

和被測氣體濃度成函數對應關系。

２、氧量變送器主要作用就是將氣化鋯探頭輸出的氣濃差電動勢Ez轉換成與被測

煙氣含氣量成線性關系的電流信號輸出。

三、型號規格及技術指標

1、技術指標

①基本誤差：＜±2％F·S，儀表精度１級

②量　　程：0～5％O2；0～10％O2；0～20％O2；0～25％O2

③本底修正：-20mV～+20mV

④被測煙氣溫度：ZOY-4型低于700℃（低溫型）　　ZOY-5型700～1000℃（高溫型）

⑤輸出信號：可擴展雙路隔離輸出，0～10mADC和4～20mADC，采取光電隔

離，直接和計算機聯網。

⑥負載能力：0 ～1.2ΚΩ或0～600Ω

⑦環境條件：0～50℃；濕度＜90％

⑧電　　源：220V±10％，50Hz

⑨功　　耗：變送器約8W，加熱爐平均約50W

⑩響應時間：90％約3秒

氧化鋯探頭加熱爐升溫時間：約20分鐘

2、規格尺寸

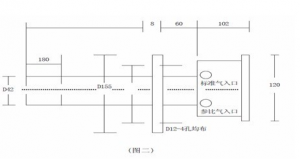

①氧化鋯探頭的外形尺寸：單位mm (圖二)

L=400、600、800、1000、1200（尺寸可以定做）
