描述

一．尊敬的用戶，當您選用本公司產品時，請仔細閱讀選型樣本，并做好以下工作：

1．認真核對被測介質的工況條件：溫度、壓力、管徑等工藝參數。

2．認真核對被測介質的使用流量范圍，特別是最小流量值以確定使用儀表的口徑及配管參數。

3．確定儀表的安裝地點，保證直管段。

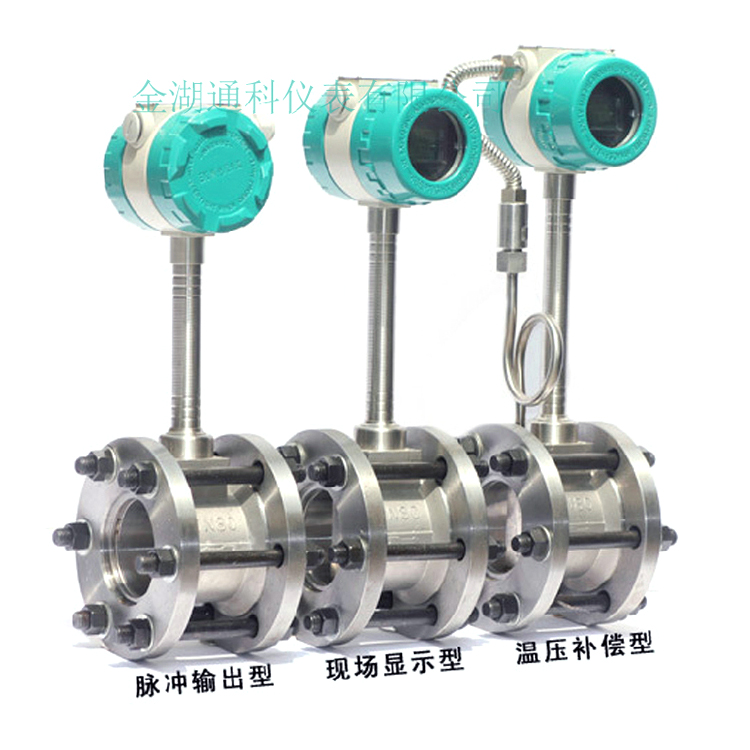

二、渦街流量計規格
1.脈沖輸出型：表頭無顯示輸出脈沖信號，需配數顯表或流量積算儀

2.電池供電型：采用微功耗技術，采用鋰電池供電可運行時間長，節省電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等，無信號輸出

3.24V供電型：采用24V供電輸入，就地顯示瞬時、累積流量等，并輸出4-20mA電流信號

4.溫度補償一體型：帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。

5.溫壓補償一體型：帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
◆測量介質：?氣體、液體、蒸氣
◆口徑規格：法蘭卡裝式、螺紋連接式、口徑選擇?DN15-300

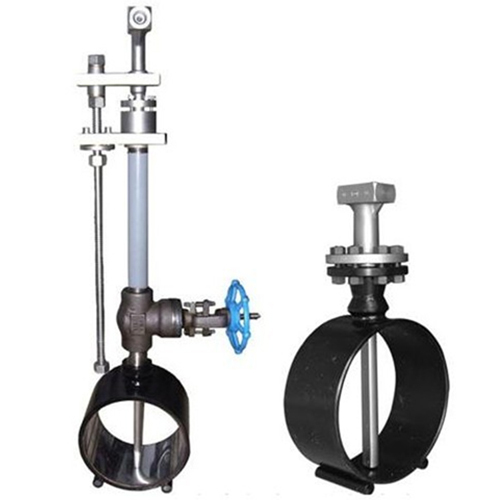

◆插入式式口徑選擇?DN200-1500
◆測量精度?1.0級?1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃?-25℃～250℃
◆輸出信號?脈沖電壓輸出信號?高電平8～10V?低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號?4～20?mA,傳輸距離為1000m
◆儀表使用環境?溫度:-25℃～+55℃?濕度:5～90%?RH50℃
◆材質?不銹鋼,?鋁合金
◆電源 DC24V或鋰電池3.6V
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
◆正常測量流量范圍 液體、氣體流量測量范圍見下表：

三，安裝圖

二．渦街流量儀表選型表（符合JB/T9294-1999標準）

產品質保一年，一年內非人為損壞免費修理。

渦街流量計常規的價格是1200-6500元一套，根據測量管徑大小，測量介質的溫度，壓力等參數不同，價格有區別，請聯系客服選型報價，客服電話：0517-83308084，QQ：1846845881，微信：13196960992.
