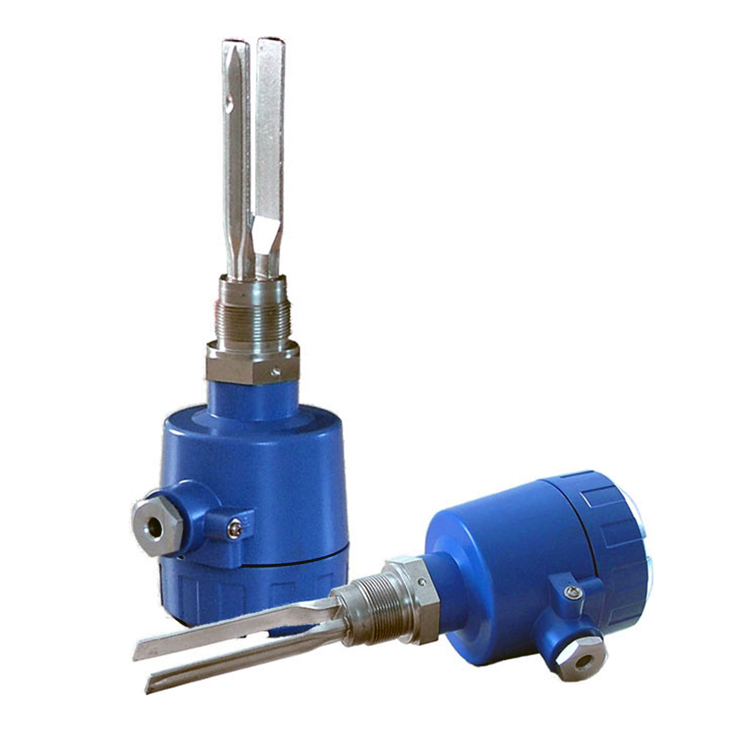

音叉式物位（料位）開關由一個發訊叉體和放大器部分組成，在叉體根部壓緊兩組壓電晶體，一組作為驅動器，驅動叉體產生振動，另一組作為檢測器，用以將叉股轉換成電壓信號。當叉股受阻時，振動器振幅變小，振動頻率改變，繼電器輸出開關信號。從而實現物位限位測量。傳感器材質為316不銹鋼，可抗輕度腐蝕，用于限位控制器和高/低位報警。

2、工作原理

? ? ?音叉式物位開關工作原理根據物料對振動中的音叉有無阻力，探知料位是否到達或超過某高度，并發出通斷信號。傳感器的音叉以固有的頻率振動，當音叉觸及液體或其他物料時，其固有的振動頻率降低，能量消耗在物料顆粒間的摩擦上，迫使振幅急劇衰減而停振，頻率的變化激活液位開關，產生通斷信號。

3、應用范圍

●自來水、礦泉水 ? ? ? ? ?●流動性好的固體粉料 ? ??●啤酒、啤酒發酵劑、飲料

●紙漿、膠水、染料 ? ? ? ?●柴油等危險場所 ? ? ? ? ●廢水、泥漿、酸堿溶液 ???

4、技術參數

● 供電電壓：AC 220V/DC 24V/雙電源接入? ● 功 耗：小于1W???????????

● 工作溫度：叉體:-30~150℃，儀表：-30~70℃

● 輸出方式：DPDT（雙刀雙擲）繼電器輸出(AC220V/3A,DC30V/3A)

? ? ? ? ? ? ? ? ? ? ? ? PNP/NPN輸出（DC24V電平輸出）????????????????????????

● 工作壓力：小于1MPa? ? ? ? ? ? ? ? ● 動 作 點：垂直插入水中約25mm處

● 起振時間：約3秒? ? ? ? ? ? ? ? ? ? ? ? ● 輸出延時：1~20秒10級可調

● 靈 敏 度：10級可調? ? ? ? ? ? ? ? ? ? ● 報警方式：高位或低位報警

● 響應時間：約1秒? ? ? ? ? ? ? ? ? ? ? ? ● 介質密度：最低0.6g/cm³??? ???

● 電氣接口：M20*1.5? ? ? ? ? ? ? ? ? ? ● 測量精度：約3~5mm

● 防爆標志：ExdIICT6(隔爆)? ? ? ● 外殼防護：IP66

● 過程連接：NPT?1”，G1，PT，法蘭，卡盤（衛生型）

4、電路面板圖

5、產品特點

●適應性強：

被測液體不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等對檢測也無影響。

●不需調校：

由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校。

●免于維護：

由于音叉限位開關的檢測過程由電子電路完成,無活動部件，所以一經安裝投運使用便不需要維護。

6、安裝說明

? ? ?音叉限位開關通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝，位置應選擇能避開進料時物料沖擊的位置；亦可安裝與管道上防止泵的無料運行。安裝傳感器時，將其插入罐體，用扳手卡住傳感器螺紋上部的六方形擰緊即可，注意不要用手擰動殼體，因為在擰緊的過程中會造成殼體與探桿間發生轉動。在出廠時殼體內部的電子單元與傳感器的連接電纜已接好，用力擰殼會使內部的連接電纜拉斷。安裝施工時注意叉體不要受到強烈沖擊，以免損壞壓電晶體。儀表傳感器應盡量避開物料的沖擊，水平安裝時，叉體的兩個平行叉應取與地面垂直方式（此時叉體方向標記沖上或者沖下），以保證物料能容易地從叉板之間流出。

7、產品測試

? ? ? ?出廠時一般調至高位報警，將音叉式物位開關接上電源，燈亮將其提起后垂直插入水中，插入深度應大于25mm，此時輸出指示燈點滅；再將音叉提起離開水面，輸出指示燈變亮，說明儀表工作正常。

8、產品尺寸圖

9、產品安裝示意圖

? ? ?

?
