描述

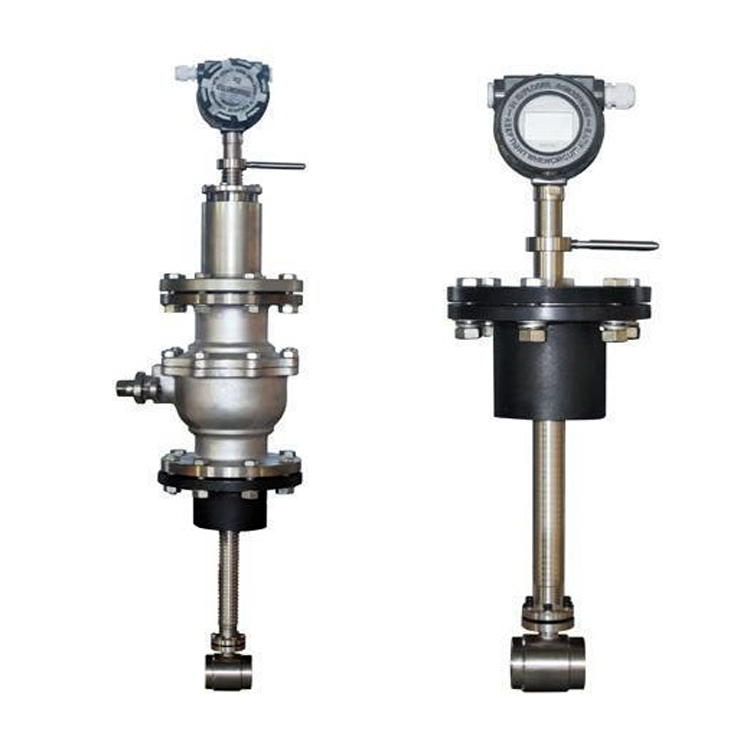

插入式渦街流量計的優點是抗振性能好，無零點漂移，可靠性高。通過長時間對渦街流量計進行的大量波形分析和頻譜分析，設計出探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用數控車床進行加工，確保加工的同軸度和光潔度等技術參數，配合工藝處理，克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。

一、產品特點

◆可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。

◆采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。

◆壓力損失小，量程范圍寬，范圍度達10-25。

◆無可動部件，工作穩定，結構簡單便于安裝和維護。

◆可測介質溫度達+250℃。

二、技術參數

◆測量介質：氣體、液體、蒸氣

◆連接方式：法蘭卡裝式、法蘭式、插入式

◆口徑規格法蘭卡裝式口徑選擇25,32,50,80,100

◆法蘭連接式口徑選擇100,150,200

◆流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s;液體0.5～7m/s　正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3

◆測量精度1.0級1.5級2.5級

◆被測介質溫度:常溫–25℃～100℃

◆高溫–25℃～150℃-25℃～250℃

◆輸出信號脈沖電壓輸出信號高電平8～10V低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號4～20?mA,傳輸距離為1000m

◆儀表使用環境溫度:-25℃～+55℃濕度:5～90%，RH50℃

◆材質不銹鋼,鋁合金

◆電源DC24V或鋰電池3.6V

◆防護等級IP65

三、工作原理

按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。

四、優點

插入式渦街流量計是老式模擬的渦街流量計的更新?lián)Q代產品，插入式渦街流量計不僅可以帶4~20mA輸出，還可以帶RS232通訊協議，可以直接與計算機聯網，便于遠程監控和操作。

②插入式渦街流量計的傳感器的通用性很強，從而使傳感器具有良好的互換性采用先進數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號。

③結構簡單牢固，無可動部件，可靠性高，使用維護方便。

④檢測元件不與介質接觸，性能穩定，使用壽命長傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。

⑤輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網

⑥測量范圍寬，量程比可達1：10

⑦插入式渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償?shù)哪康氖菫榱说玫搅黧w的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了。

⑧壓力損失小。

用口徑DN50的渦街流量計測量可燃?xì)怏w的流量，若管道內的流量Qmax=200m3/h時，傳感器的壓力損失是：△P=1.08×10-6ρv2（kPa）=0.605KPa

⑨在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。

⑩應用范圍廣，蒸汽、氣體、液體流量均可測量。

四、渦街流量計的局限性

插入式渦街流量計是一種速度式流量計，漩渦分離的穩定性受流速分布影響，故它對直管段有一定的要求，一般是前面管道的10D，后5D”;測量液體時，上限流速受壓損和”氣蝕”現象限制，一般是10m/s。測量氣體時，上限流速受介質可壓縮性變化的限制，下限流速受雷諾數和傳感器靈敏度的限制，一般氣體的流速范圍10-70m/s，蒸汽的流速范圍為8-50m/s;應力式渦街流量計對振動較大敏感，故在振動較在的管道安裝渦街流量計時，管道要有一定的減震措施;應力式渦街流量計采用壓電晶體作為檢測傳感器，故其受溫度的限制，一般長期工作溫度為-40℃～+350℃和-10℃～+250℃。

測量介質：液體、氣體、蒸汽

公稱通徑：DN200-DN3000(非標產品可根據用戶要求特殊定做)

溫度范圍：-40℃~350℃

范圍度:正常范圍1:10擴展范圍1:15

壓力損失系數:Cd≤2.6

系統測量精度:液體、氣體示值±1%

蒸汽示值±1.5%

插入式流量計示值±2.5%

供電電壓:傳感器+12VDC、+24VDC（可選）

變送器+24VDC

現場顯示型儀表自帶3.6鋰電池

輸出信號:傳感器脈沖頻率信號0.1~3000Hz低電平≤1V高電平≥6V

變送器兩線制4~20mADC電流信號

充許振動加速度:壓電式≤0.2g電容式≤1.0g

環境溫度:-40℃~55℃

環境濕度:相對濕度5~85%

信號遠傳距離:≤500m

信號線接口:內螺紋M20×1.5

五、安裝步驟

1：在需要安裝插入式渦街流量計的管道正上方的水平管道上面必須割開一個直徑為100的圓孔，要去掉周邊的毛刺。

2：將配套的一端，就是帶有法蘭的短管放在孔的上面，要保持短管與管道的垂直，必須焊接牢固。

3：做到上面的步驟之后在圓孔處要放上墊片，然后把流量計插入，法蘭連接著，如果有球閥的話，一定要先把球閥放在短管上連接好再打開球閥，然后再運行插入式流量計。

4：必須要在流量計前端有大于15D的范圍，后端要有5D的直管段。

插入式渦街流量計常規的價格是1800元一套，根據測量量程，測量介質的溫度，壓力等參數不同，價格有區別，請聯系客服選型報價，客服電話：0517-83308084，QQ：1846845881，微信：13196960992.
