描述

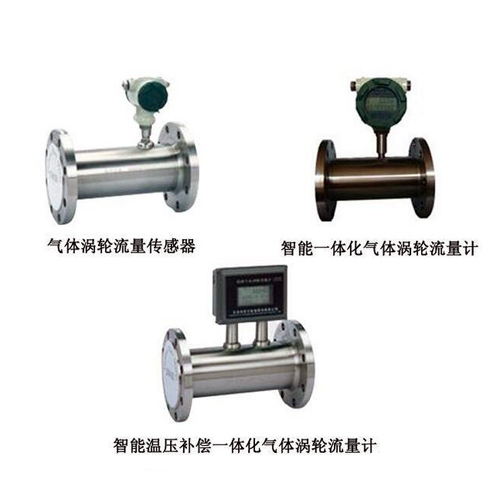

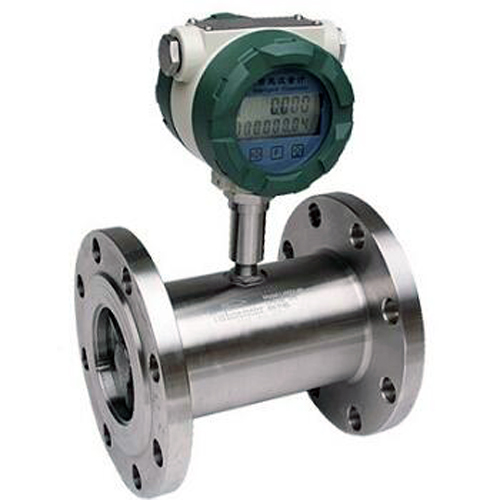

TKGY-3型氣體渦輪流量計

一、用途：
氣體渦輪流量計是一種速度式儀表。它具有精度高、重復性好、結構簡單、測量范圍寬、體積小、重量輕、壓力損失小、維修方便等優點?？蓮V泛應用于石油、化工、冶金、城市燃氣管網等行業。在城市燃氣計量，輸配管網計量以及燃氣調壓站計量中得到了廣泛應用。

二、工作原理：

氣體渦輪流量計是將渦輪置于被測流體中，當氣體流經流量計時，在特殊結構整流器的作用下使氣體得到整流并加速。葉輪利用氣體作用到葉輪上的力而轉動，此時葉輪上的葉輪片使磁路磁阻發生周期性變化。在一定流量范圍內葉輪的角速度和流量成正比。利用電磁感應原理感應出與流體體積流量成正比的脈沖信號，該信號經前置放大器放大、整形后，經單片機積算。并顯示于LCD屏上。同溫度壓力傳感器檢測到的信號一起輸入到積算儀進行運算處理，將得到標準狀態下的流量，并顯示于LCD屏上。

三、特點：

（1）測量范圍寬、下限流速低于0.5m/s，壓力損失小，葉輪抗沖擊能力強；

（2）具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸

承并內藏油壺，性能可靠工作壽命長；
（3）采用低功耗單片微機技術，整機功能強，功耗低，性能優越，具有非線性精度補償功能的流量顯示器。修正公式精度優于±0.02%；
（4）儀表系數可由按鍵在線設置，并可顯示在LCD屏上。LCD屏直觀清晰，可靠性高；
（5）可在被測氣體壓力穩定的狀態下進行壓力補償。

四、主要技術參數：

1、流量計基本參數：見（表一）

（表一）

※夾裝表長度均為120mm

2、準確度：1.0級、1.5級；

3、使用條件：
（1）環境溫度：-20℃～50℃；
（2）相對濕度：5％～95％；
（3）被測介質溫度：-20℃～80℃；
（4）大氣壓力：86Kpa～106Kpa；
